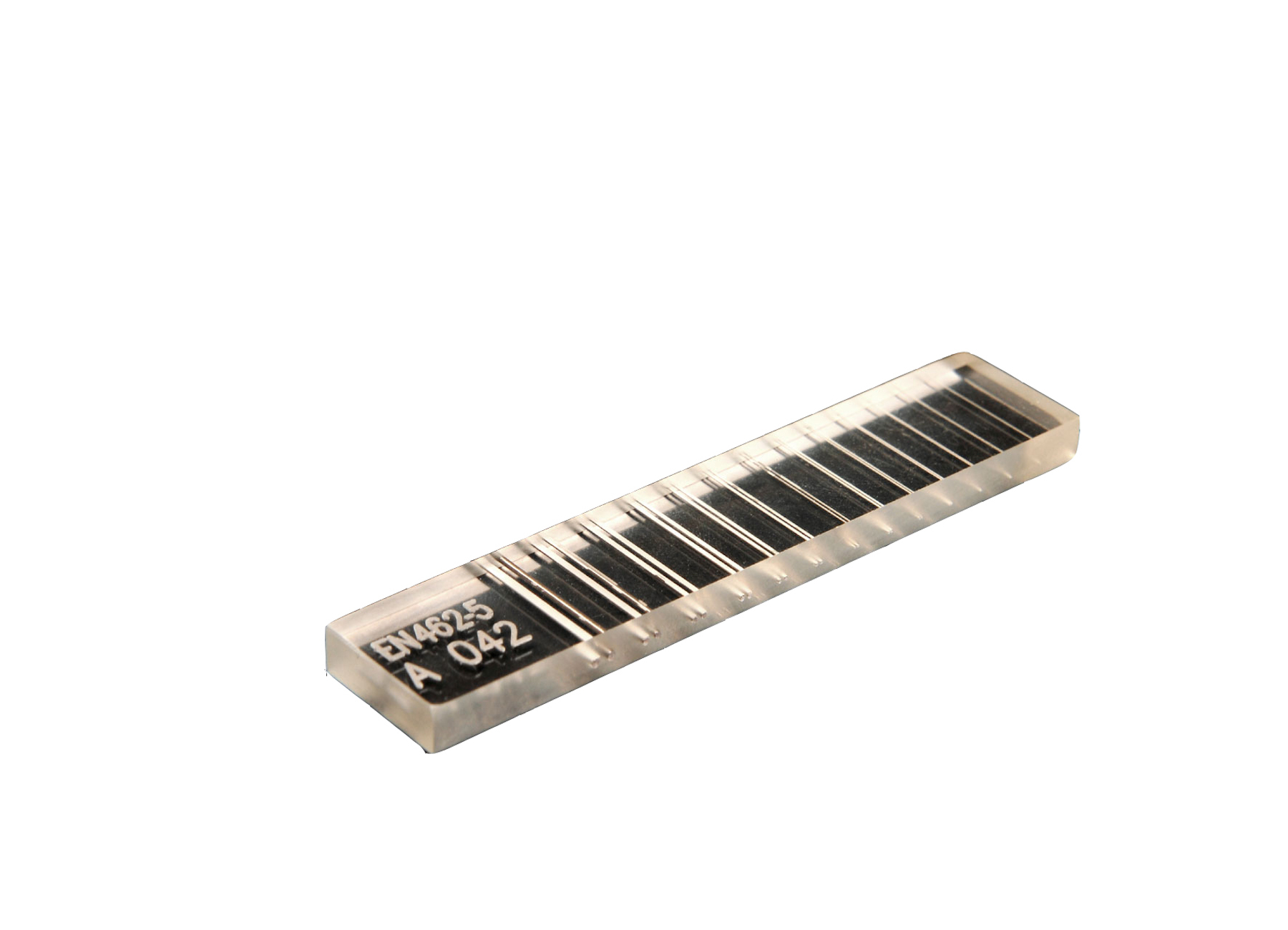

Doppeldraht-BPK
Artikel Nr.: 11 001XX
nach ISO 19232-5, ASTM E2002
Bestimmung der Basis-Ortsauflösung
und der Bildunschärfe von digitalen
Röntgenaufnahmen
Bildgüteprüfkörper für die Bestimmung der Basis-Ortsauflösung
Der Doppeldraht-BPK wird für viele Röntgenanwendungen benutzt, insbesondere bei digitalen Aufnahmen. Ursprünglich entwickelt für die Bestimmung der Bildunschärfe von Röntgenfilmen, wird dieser jetzt haupsächlich für die Bestimmung der Basis-Ortsauflösung von digitalen Aufnahmen verwendet – EN 13068 (Radioskopie), ISO 16371 oder ASTM E2445 (CR – Computer Radiografie mit Phosphor- Speicherfolien), ASTM E2446 und ASTM E2597 (Charakterisierung von CR Systemen und DDAs) und ASTM E2737 (Lanzeit-Stabilität von DDAs), aber auch für digitale Radiologie von Schweissnähten (ISO 17636-2) und Gussteilen (EN 12681-2).
Bildauswertung mit dem Doppeldraht-BPK
In der Radiographie muss das Drahtpaar mit dem grössten Durchmesser d bestimmt werden, bei dem die Drähte eines Paares nicht mehr als einzelne Drähte erkennbar sind. Die Röntgenaufnahme darf dabei bis zu 4X vergrössert werden.
In der digitalen Radiologie wird die Trennung zwischen den Drähten (Dip) ausgewertet. Das Drahtpaar mit dem grössten d, das ein Dip kleiner als 20% des Drahtpaarkontrastes zeigt, bestimmt die Bildunschärfe (U = 2d) und die Basis-Ortsauflösung (SRb = d) der Aufnahme.
Der Doppeldraht-BPK enthält folgende Drahtpaare: D13 – D1 to D13 , D15 – D1 to D15 , D17 HR4 – D4 to D17
Das Material der Drähte D1 bis D3 ist Wolfram (W) und für die Drähte D4 bis D17 ist Platin (Pt)
Der Abstand zwischen den Drähten jeden Drahtpaares entsprich exakt dem Durchmesser der Drähte
Die Drähte sind in einem transparenten, wierstandsfähigen und maßstabilen Kunststoff eingegossen
Norm und Seriennummer sind dauerhaft eingebracht und auf jeder Aufnahme sichtbar
| DD | d (μm) | UT (μm) | SRb (μm) | LP (1/mm) |
| D 1 | 800 | 1600 | 800 | 0.63 |
| D 2 | 630 | 1260 | 630 | 0.79 |
| D 3 | 500 | 1000 | 500 | 1.00 |
| D 4 | 400 | 800 | 400 | 1.25 |
| D 5 | 320 | 640 | 320 | 1.56 |
| D 6 | 250 | 500 | 250 | 2.00 |
| D 7 | 200 | 400 | 200 | 2.50 |
| D 8 | 160 | 320 | 160 | 3.13 |
| D 9 | 130 | 260 | 130 | 3.85 |
| D 10 | 100 | 200 | 100 | 5.00 |
| D 11 | 80 | 160 | 80 | 6.25 |
| D 12 | 63 | 126 | 63 | 7.94 |
| D 13 | 50 | 100 | 50 | 10.00 |
| D 14 | 40 | 80 | 40 | 12.50 |
| D 15 | 32 | 63 | 32 | 15.90 |
| D 16 | 25 | 50 | 25 | 20.00 |
| D 17 | 20 | 40 | 20 | 25.00 |
| DD | Nummer des Doppeldrahtpaares |
| d | Drahtdurchmesser und Abstand zwischen den Drähten |
| UT | Entsprechende Unschärfe |
| SRb | Entsprechende Basis-Ortsauflösung |
| LP | Entsprechender Linienpaar-Wert (LP pro mm) |

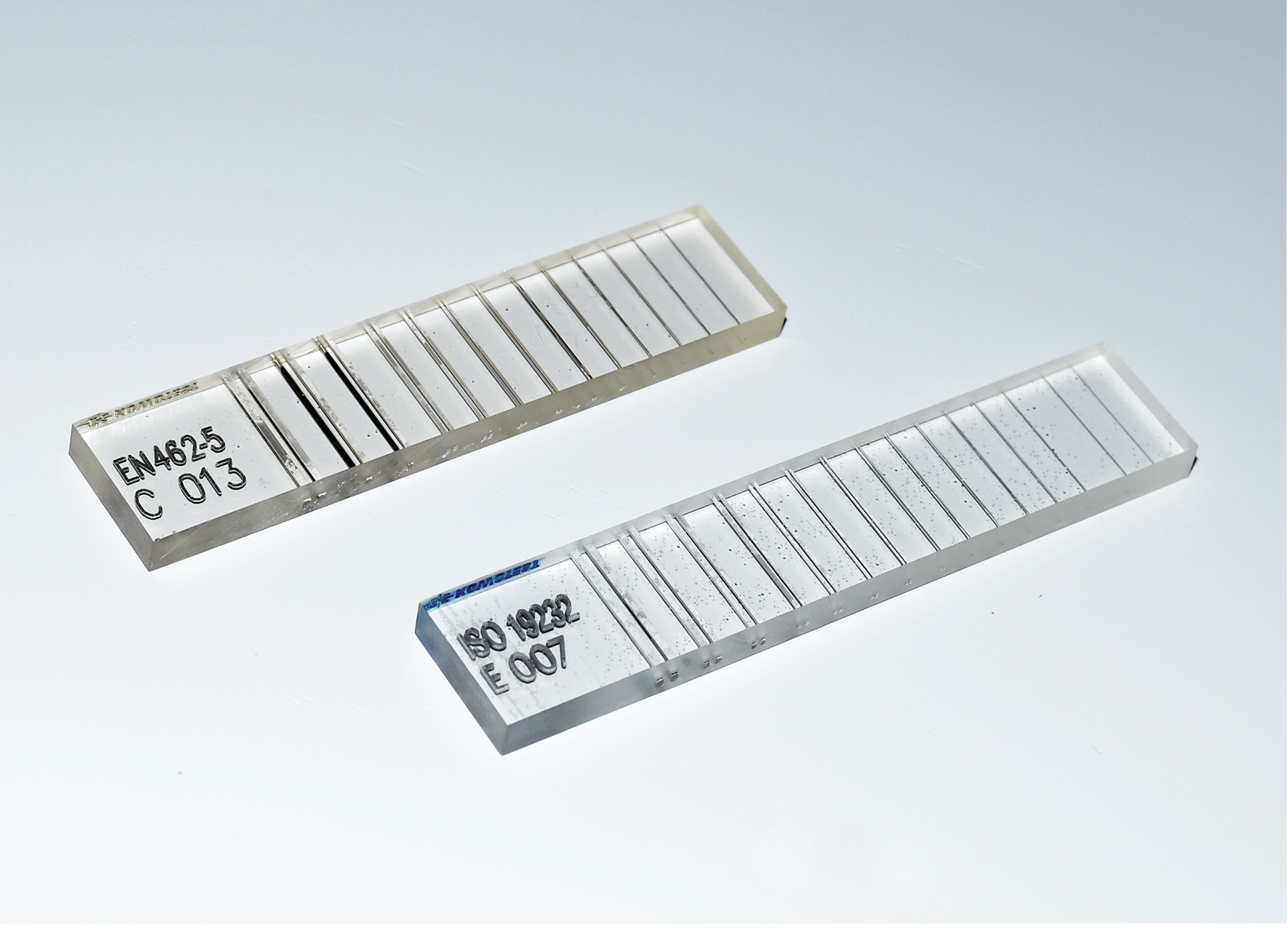

Types:
Article No.:
Doppeldraht-BPK – D13
11 00155
Doppeldraht-BPK – D15 HiRes
11 00160
Doppeldraht-BPK – D17 HR4 UHiRes
11 00165

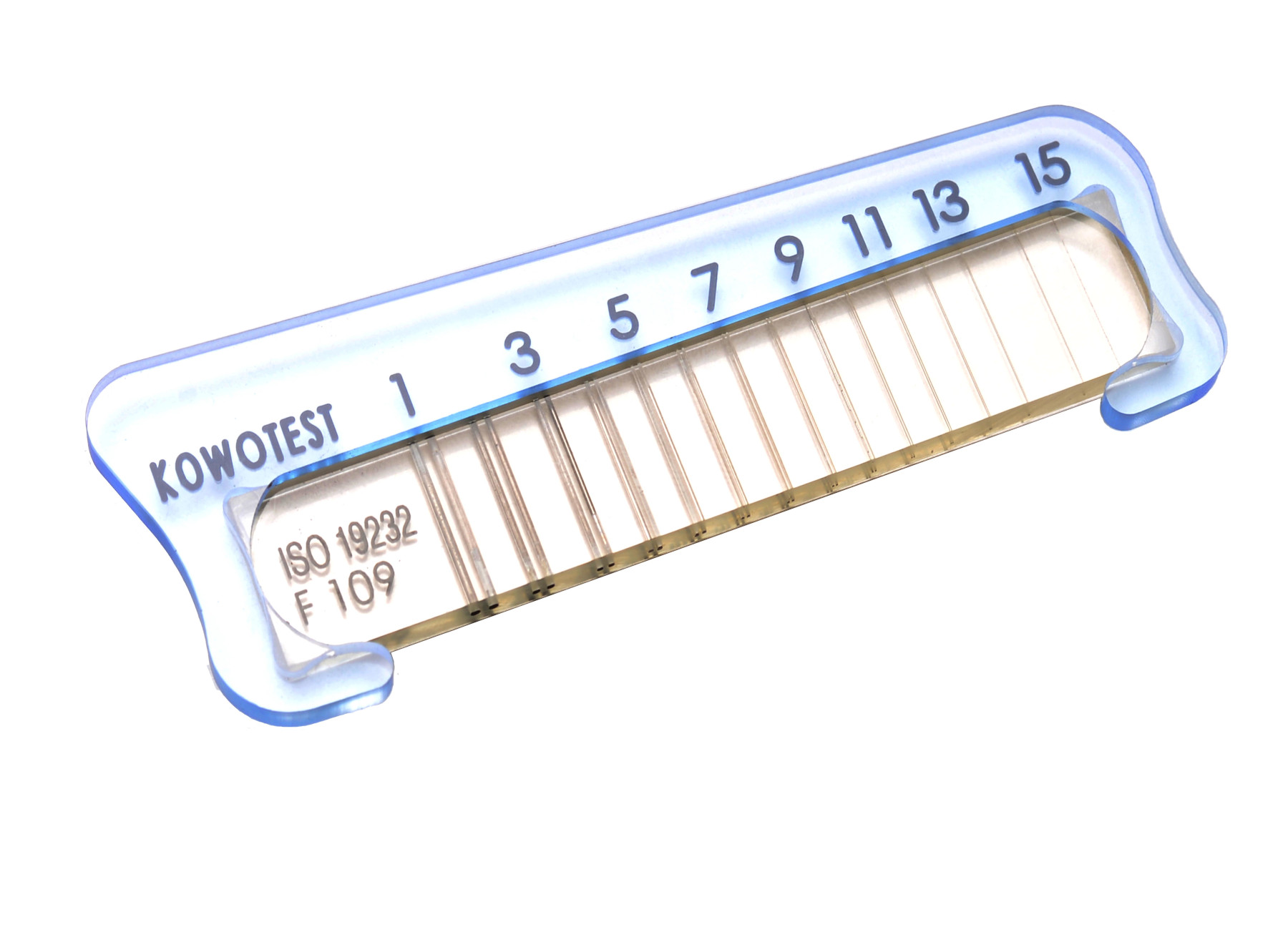

Drahtpaar-Anzeigeklammern
für die einfache Bestimmung der Drahtpaare und die 5°-Ausrichtung
für Doppeldraht-BPK – D13
11 00156
für Doppeldraht-BPK – D15
11 00161
für Doppeldraht-BPK – D17
11 00166
Zubehör finden Sie in der Broschüre
